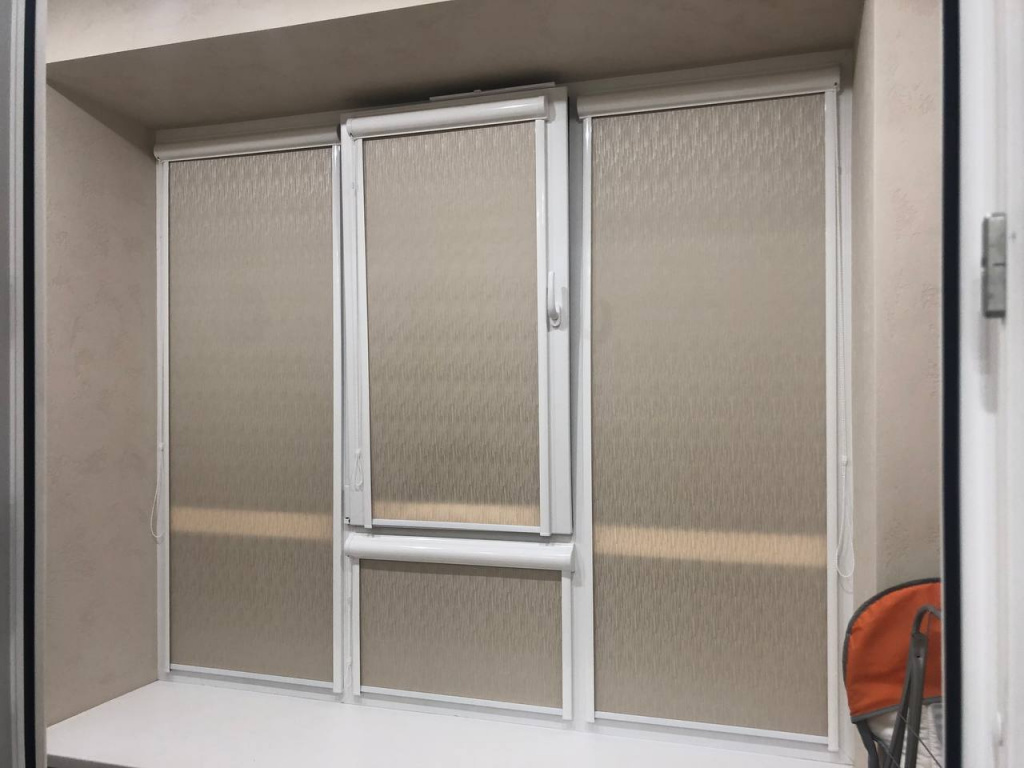

Рулонные кассетные жалюзи (шторы)

Они популярны благодаря практичной конструкции. Представляют собой кассетный корпус, рулон с тканью, спрятанной в коробе, и направляющие, обеспечивающие плотность прилегания конструкции к окну. Кассетные рулонные шторы делят на два вида UNI 1 и UNI2, у которых есть ряд различий:

• Конструкция. Короб или кассета у этих видов практически идентична по форме и размеру, но у Uni 2 есть подложка-основание, толщина которой 10 мм. У Uni 1 плоские направляющие, а у Uni 2 они имеют в разрезе форму буквы «П».
• Место установки. Uni 1 устанавливается на штапик пластикового окна. На верхний штапик устанавливается кассета, на боковые направляющие. Такое расположение использует внутреннее пространство светового проема, но при этом кассета уменьшает световой проем на 45 мм, а боковые направляющие на 20 мм. Важно, чтобы при установке Uni 1 был штапик прямоугольной формы с глубиной не менее 10 мм. Если же он меньше, используется конструкция Uni 2.
• Особенности. Ткань в системах расположена по-разному. В Uni 1 ткань перемещается в световом проеме близко к стеклу. Такое расположение может привести к выходу из строя механизма из-за прилипания ткани к стеклу. Система Uni 2 безопасна, так как ткань перемещается за пределами светового проема.
• Расположение нижней планки. В закрытом состоянии нижняя планка Uni 1 примыкает к нижнему штапику. Если у окна отсутствует геометрия, то может образоваться щель между нижней планкой и штапиком. Системе Uni 2 геометрия окна не страшна.
• Открытие окна. С системой Uni 2 угол открытия окна будет меньше, чем у Uni 1.

Преимущества кассетных жалюзи:

• Плотно прилегают к окну
• Простота и удобство в использовании
• Большой ассортимент тканей
• Широкий выбор размеров
• Простота в уходе
• Не деформируются и не провисают под своим весом
• При установке не нужно сверлить окна

У такого вида жалюзи есть особенности:

• Починить подъемный механизм самостоятельно невозможно
• Нужен точный размер окна, для этого необходимо вызвать специалистов.

Кассетные жалюзи крепятся на пластиковые, алюминиевые, деревянные окна и двери без нарушения герметизации. Они бывают с одной или двумя кассетами. Цвет жалюзи может быть любой. Управляются кассетные жалюзи цепочкой, под цвет фурнитур (белый, коричневый, дуб, темно-серый) Крепятся они к раме с помощью кронштейнов на саморезы или скотч.

Порядок установки модели UNI

1. Установка изделия со сверлением.
   1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав. Будьте осторожны с режущими предметами, которые могут поцарапать изделие. Раскрутить цепочку управления (если есть).
   2. Снять боковые декоративные крышки (1) c короба (11) и вкрутить по одному саморезу (5) на 2-3 мм в каждый боковой кронштейн (2) в место, обозначенное на рисунке “x”.
   3. Приложить изделие к раме окна. Опустить полностью полотно ткани (4). Выровнять короб так, чтобы ткань по ширине равномерно закрывала световой проём окна. Прикинуть расположение направляющих (3). Для UNI-зебра убедиться в закрытии светового проема при опущенном полотне ткани.
   4. Прикрутить короб одним саморезом с любой стороны. Поворачивая свободный край короба, добиться равномерности закрытия светового проема (при необходимости). Если рама окна неровная, то короб относительно линий рамы будет установлен не параллельно.
   5. Закрутить полностью второй саморез на свободном краю короба. Вкрутить оставшиеся два самореза по одному в каждый кронштейн. 1.6. Обезжирить на раме места крепления направляющих. Для UNI-зебра вставить нижний отвес в ткань.
   6. Обезжирить на раме места крепления направляющих. Для UNI-зебра вставить нижний отвес в ткань.
   7. Отклеить защитную ленту с двустороннего скотча (8) на направляющих и приклеить их. Торцы С-образных направляющих изделия должны входить в специальные пазы в коробе, плоские – упираться в короб. Если изделие с плоскими направляющими (UNI 1), то полотно будет двигаться между ними и стеклом. В изделиях UNI 2 полотно двигается в направляющих типа “C”. Светового зазора между тканью и направляющими быть не должно. В направляющие типа “С” снизу вставить заглушки (6).
   8. Опустить полотно в нижнее положение и установить нижний ограничитель цепи. Нижняя планка (9) должна висеть в воздухе (зазор 1...2 мм). 1.9. Поднять полотно в верхнее положение и установить верхний ограничитель цепи. Нижняя планка должна выступать из под короба на 1-2 см.
   9. Поднять полотно в верхнее положение и установить верхний ограничитель цепи. Нижняя планка должна выступать из под короба на 1-2 см.
   10. Прикрутить саморезом держатель цепи на раму окна (если необходимо)
2. Установка изделия без сверления с помощью двустороннего скотча
   1. Обезжирить на раме окна места установки короба и направляющих.
   2. Приложить изделие к раме окна. Опустить полотно ткани (4) на 10-15 см. Выровнять короб таким образом, чтобы ткань по ширине равномерно закрывала световой проём окна. Отметить карандашом на раме положение короба. Прикинуть расположение направляющих (3).
   3. Отклеить защитную пленку с двустороннего скотча на дополнительном профиле короба и подкладочных плитках боковых кронштейнов.
   4. Аккуратно, ориентируяюсь на метки, приклеить короб.
   5. Приклеить направляющие. В остальном установка изделия на скотч аналогична установке со сверлением (п.п.1.2, 1.4 и 1.5 опустить).
      • Установка изделия с пружиной производится аналогично за исключением п.п.1.8…1.10.
      • Царапины, на коробе или направляющих можно удалить при помощи белой тряпки смоченной ацетоном.
      • Установка натяжителя цепи
1. • a) Если вы используете цепь-петлю, то перед сборкой натяжителя необходимо накинуть цепь на одну из его половинок
   • б) Если вы используете обычную цепь, то необходимо заменить соединитель цепи на безопасный, собрать натяжитель, затем продеть цепь через него
2. Разметить место установки таким образом, чтобы после установки цепь всегда находилась в натяжении и сам натяжитель находился на одной вертикальной линии с механизмом управления.
3. Обезжирить место установки, отклеить защитную пленку и приклеить натяжитель

Типы открытия

Цепочный механизм управления может быть размещен как справа, так и слева.
